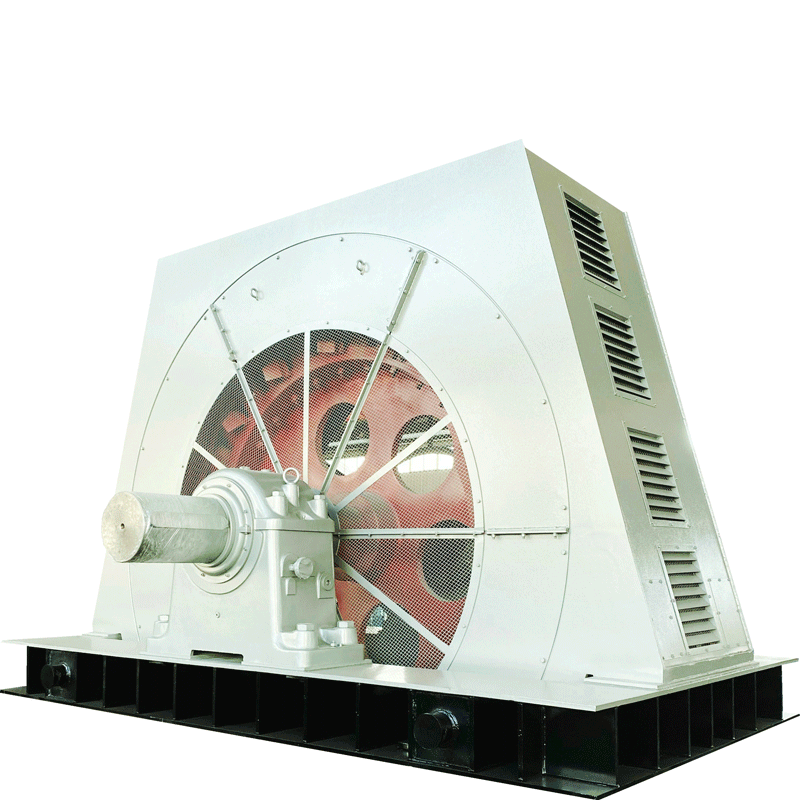

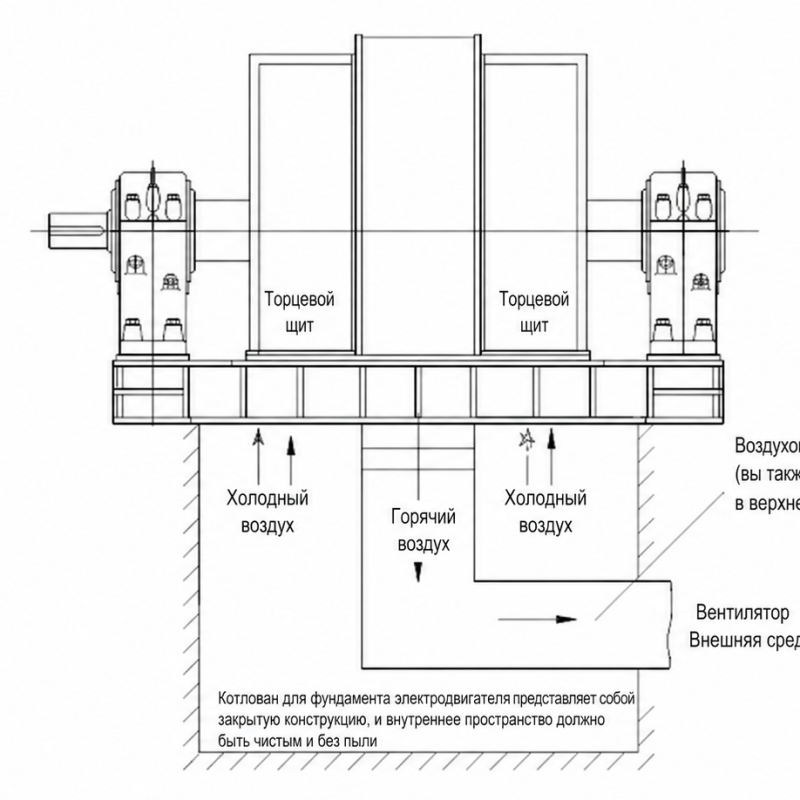

Схема установки трёхфазного синхронного двигателя с трубопроводной системой охлаждения(1)

16

05/2026

Схема установки трёхфазного синхронного двигателя

Содержание： Схема установки трёхфазного синхронного двигателя с трубопроводной системой охлаждения: Схема установки трёхфазного синхронного двигателя с нижним водяным охлаждением: Схема установки трёхфазного синхронного двигателя серии TK с принудительной вентиляцией под избыточным давлением: Схема установки трёхфазного синхронного двигателя с трубопроводной системой охлаждения: В данном типе системы охлаждение трёхфазного синхронного двигателя осуществляется за счёт внешнего вентилятора и системы воздуховодов. Воздух проходит через внутренние каналы двигателя, формируя направленный поток, который эффективно отводит тепло от статора и ротора. При монтаже необходимо обеспечить ровное и прочное основание. В нижней части следует предусмотреть достаточное вентиляционное пространство, чтобы не препятствовать воздушному потоку. Входные и выходные воздуховоды подключаются на месте установки. Трасса воздуховодов должна быть максимально прямой, с минимальным количеством изгибов, чтобы обеспечить стабильное движение воздуха. Выходной воздуховод может быть размещён сверху или сбоку крупногабаритного электродвигателя, в зависимости от условий площадки, что обеспечивает гибкость монтажа. Вентилятор обычно устанавливается снаружи и соединяется с внутренними каналами охлаждения через систему трубопроводов, обеспечивая постоянный поток воздуха во время работы. В процессе монтажа важно правильно согласовать направление потока, чтобы холодный воздух свободно поступал внутрь двигателя, а горячий эффективно удалялся наружу. В местах соединения трубопроводов с корпусом необходимо обеспечить герметичность, а также установить дополнительные опоры, чтобы исключить передачу веса трубопроводов на корпус двигателя. После завершения монтажа рекомендуется выполнить холостой тест системы вентиляции и убедиться в правильности направления и стабильности воздушного потока перед запуском трёхфазного синхронного двигателя. Схема установки трёхфазного синхронного двигателя с нижним водяным охлаждением: В данной конструкции охлаждение осуществляется через нижнюю водяную систему. Охлаждающая вода поступает в нижнюю камеру двигателя, проходит через теплообменные каналы и выходит через выходной патрубок, обеспечивая непрерывное охлаждение обмоток статора и зон повышенного нагрева. При монтаже необходимо обеспечить ровное и устойчивое основание. Фланцевые соединения входа и выхода воды должны быть герметичными, чтобы исключить утечки. Пользователь обязан подключить внешние подающие и обратные водяные трубопроводы согласно схеме, при этом внутри системы не должно быть загрязнений или засоров. Нижняя водяная камера крупногабаритного электродвигателя должна сохранять полную герметичность. После установки необходимо провести гидравлическое испытание системы и убедиться в отсутствии протечек во всех соединениях перед вводом в эксплуатацию. Также важно контролировать расход и давление охлаждающей воды в соответствии с проектными требованиями, чтобы обеспечить стабильную эффективность охлаждения. Вентиляционные и воздушные каналы должны оставаться свободными, чтобы не ухудшать теплоотвод. Весь процесс монтажа должен строго соответствовать монтажной схеме для обеспечения безопасной и долговечной работы трёхфазного синхронного двигателя. Схема установки трёхфазного синхронного двигателя серии TK с принудительной вентиляцией под избыточным давлением: Двигатели серии TK используют систему вентиляции с избыточным давлением. Во время работы внешний вентилятор подаёт очищенный воздух внутрь двигателя, создавая стабильное положительное давление. Это предотвращает попадание пыли и внешних газов в зону контактных колец и обмоток, повышая надёжность изоляции и безопасность работы трёхфазного синхронного двигателя. При установке необходимо обеспечить прочное основание и выполнить точное выравнивание по горизонтали. Также требуется соосность вала крупногабаритного электродвигателя с подключаемым оборудованием. Система подачи воздуха должна быть подключена в соответствии со схемой: внешний вентилятор и воздуховоды соединяются с минимальным количеством изгибов, чтобы снизить потери давления. Соединение выхода вентилятора с входом двигателя должно быть полностью герметичным, чтобы исключить утечки воздуха и падение давления. Перед запуском необходимо проверить направление воздушного потока. Воздух должен поступать из внешней среды через вентилятор, равномерно распределяться внутри двигателя и выходить через предусмотренные каналы. Окружающая среда должна быть свободна от взрывоопасных газов, чтобы обеспечить стабильную работу системы. После завершения монтажа необходимо провести тест давления вентиляции и убедиться, что внутри трёхфазного синхронного двигателя поддерживается стабильное избыточное давление, а все соединения герметичны. Только после этого допускается ввод оборудования в эксплуатацию. Если вам необходимо больше информации о трёхфазных синхронных двигателях, вы можете продолжать следить за обновлениями на нашем сайте.

Подробнее

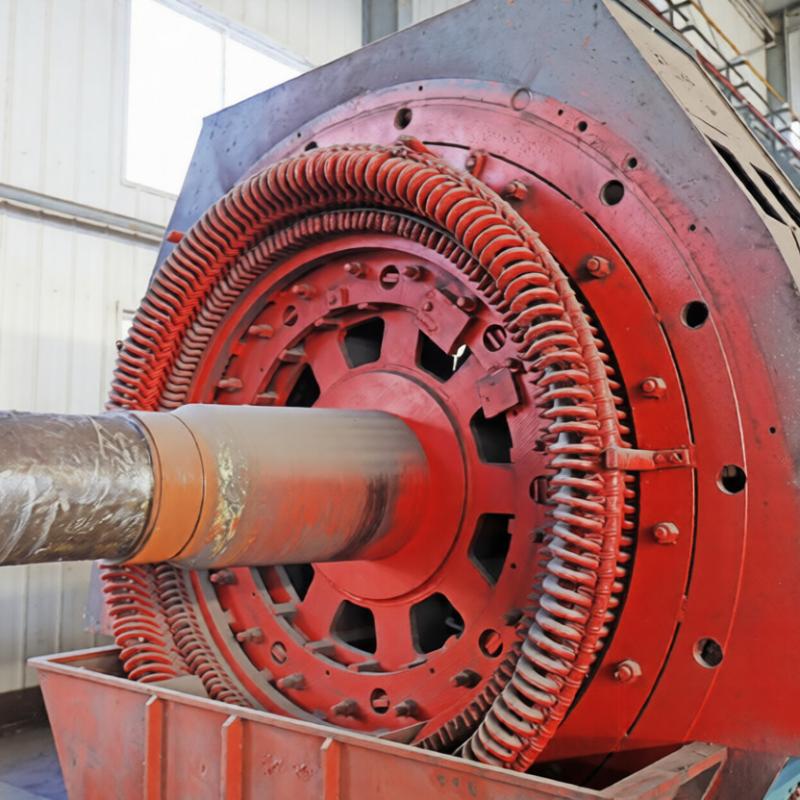

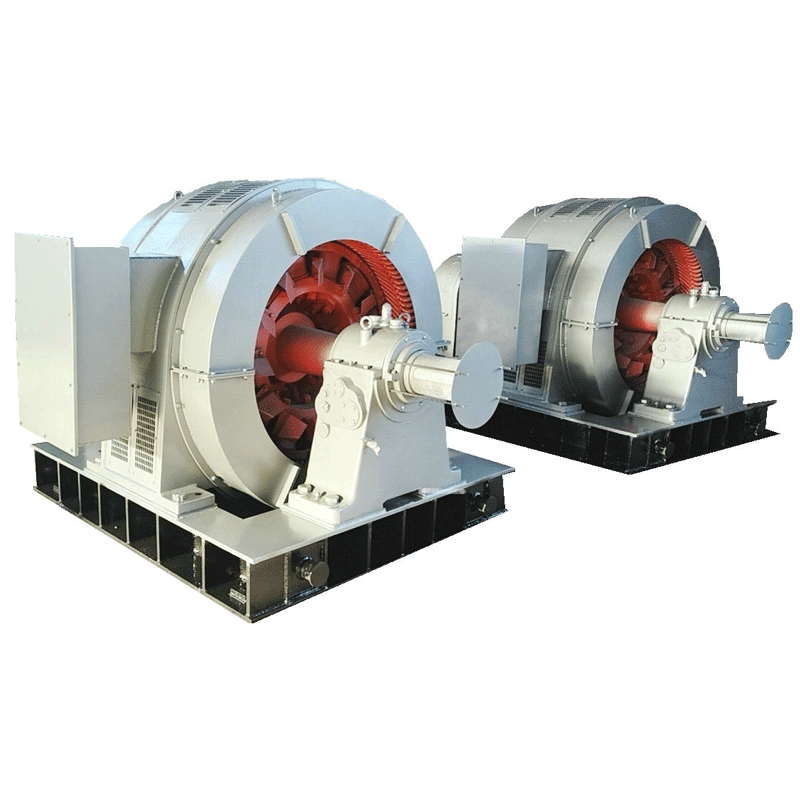

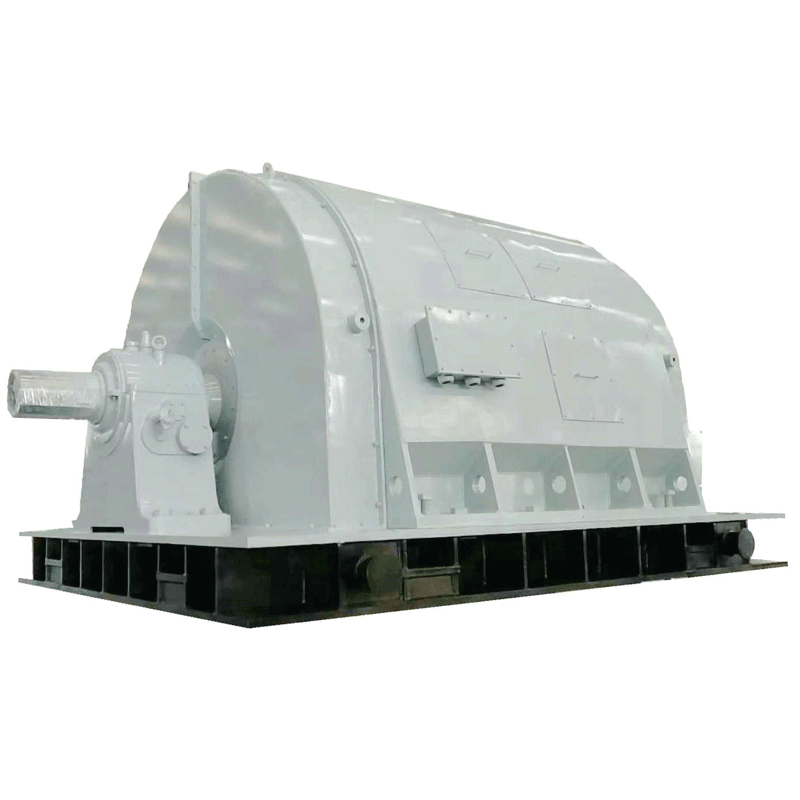

Инструкция по демонтажу и сборке трёхфазного синхронного двигателя

16

05/2026

Инструкция по демонтажу и сборке трёхфазного синхронного двигателя

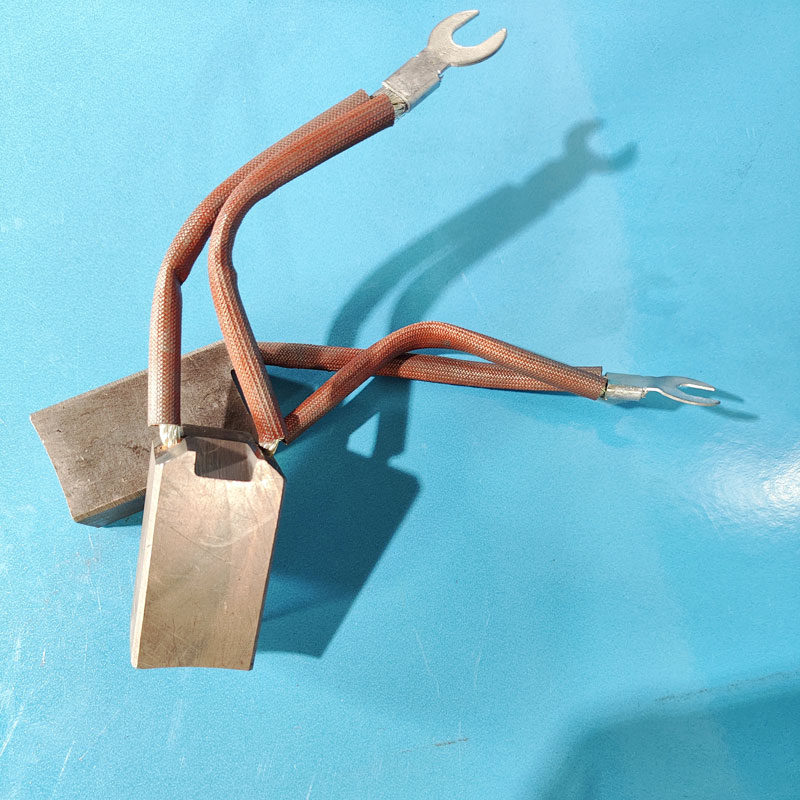

Многие заказчики при покупке трехфазного синхронного двигателя в первую очередь обращают внимание на мощность, скорость вращения, напряжение и систему охлаждения. Однако на этапе монтажа и технического обслуживания становится понятно, что качество разборки и сборки оборудования напрямую влияет на дальнейшую стабильность работы. Для долго эксплуатируемых трехфазных синхронных двигателей регулярное обслуживание является стандартной частью эксплуатации. Особенно это касается непрерывных производственных линий, где подшипники, вентиляционная система и контактные кольца постепенно входят в плановый цикл ремонта. На практике многие неисправности возникают не из-за самого оборудования, а из-за ошибок во время демонтажа и сборки. Сегодня мы подготовили практический материал по обслуживанию синхронных двигателей, который может быть полезен специалистам по ремонту оборудования. Что необходимо подготовить перед разборкой трёхфазного синхронного двигателя Многие ремонтные специалисты после прибытия на объект сразу начинают снимать торцевые крышки. На практике более правильным решением считается предварительная подготовка всех внешних соединений. Обычно заранее отключаются: - выводные кабели двигателя; - соединительная муфта; - кабели щёткодержателей контактных колец; - вентиляционные воздуховоды; - маслопроводы системы смазки. Если трехфазный синхронный двигатель использует трубопроводную вентиляцию, перед разборкой необходимо отсоединить входящие и выходящие воздуховоды. Если применяются подшипники с принудительной масляной смазкой, маслопроводы также нужно заранее отсоединить. Многие заказчики сталкивались с ситуацией, когда торцевая крышка уже начала сниматься, а позже выяснялось, что маслопровод ещё не отсоединён или выводные кабели не освобождены полностью. В результате процесс приходится останавливать и переделывать. Конструкция крупногабаритного электродвигателя достаточно сложная, а пространство в местах соединений часто ограничено. При недостаточной подготовке можно повредить выводные провода или вспомогательные элементы. Опытные сервисные команды обычно заранее выполняют маркировку позиций, фиксируют расположение проводов и порядок демонтажа. Это значительно облегчает последующую сборку. Наиболее ответственный этап — извлечение ротора Роторы трехфазных синхронных двигателей обычно имеют большой вес. У некоторых высокомощных моделей масса ротора может достигать нескольких тонн.После снятия торцевых крышек, крышек подшипников и втулок подшипников в воздушный зазор двигателя обычно устанавливают картонные или изоляционные защитные пластины. Цель очень проста: предотвратить повреждение сердечника статора и обмоток во время перемещения ротора.На практике многие проблемы во время ремонта возникают именно здесь. Иногда до обслуживания изоляция работает нормально, а после ремонта появляются ухудшения параметров. После проверки выясняется, что во время извлечения ротора произошло лёгкое касание обмотки.Стоимость ремонта обмоток крупногабаритного электродвигателя достаточно высокая, а время восстановления может быть длительным. Поэтому опытные специалисты уделяют этому этапу особое внимание. Детали подъёма ротора часто оказываются важнее, чем кажется Во время извлечения ротора обычно используется подъёмное оборудование. На этом этапе есть несколько деталей, которые часто игнорируются: - стальной трос не должен соприкасаться с шейкой вала; - нельзя прикладывать нагрузку к вентилятору; - контактные кольца требуют усиленной защиты; - в местах контакта необходимо использовать деревянные или резиновые прокладки. Некоторые заказчики ранее приобретали трехфазные синхронные двигатели других производителей, и само оборудование работало нормально. Однако во время ремонта из-за неправильной защиты при подъёме появлялись царапины на валу или повреждения контактных колец.Это не только увеличивает стоимость ремонта, но и продлевает простой оборудования.При работе с заказчиками мы обычно заранее предоставляем инструкции по демонтажу и сборке синхронного двигателя, включая рекомендации по подъёму ротора, защите воздушного зазора и правилам обслуживания на объекте. Для многих зарубежных клиентов такая техническая поддержка помогает избежать множества проблем. Во время перемещения ротора необходимо постоянно контролировать воздушный зазор У трехфазных синхронных двигателей воздушный зазор сам по себе достаточно мал.При извлечении или установке ротора даже небольшое смещение может привести к контакту с сердечником.Опытные специалисты обычно перемещают ротор постепенно и одновременно контролируют равномерность зазора по световому просвету. Если появляется локальное изменение расстояния, положение сразу корректируется.На первый взгляд это выглядит несложно, однако в реальных условиях требует большого опыта.Сегодня многие промышленные предприятия при выборе поставщика трехфазных синхронных двигателей всё чаще обращают внимание на уровень сервисной поддержки. После ввода оборудования в эксплуатацию именно техническое сопровождение, доступность запасных частей и удобство конструкции начинают напрямую влиять на состояние оборудования. Маркировка во время демонтажа играет важную роль при последующей сборке После нескольких лет эксплуатации детали крупногабаритного электродвигателя уже имеют сформированное рабочее состояние. Если при разборке не выполнить фиксацию исходных положений, после сборки могут появиться: - повышенная вибрация; - усиленный шум подшипников; - изменение температуры; - смещение муфты. Поэтому опытные ремонтные команды обычно заранее фиксируют: - положение штифтов; - последовательность болтов; - направление установки; - монтажные зазоры. На первый взгляд это простые действия, но именно они позволяют избежать многих проблем после запуска.Для долго работающих трехфазных синхронных двигателей стабильность сама по себе представляет большую ценность.Как поставщик, много лет занимающийся экспортом трехфазных синхронных двигателей, мы также уделяем всё больше внимания удобству последующего обслуживания оборудования. От проектирования конструкции до технической поддержки — всё адаптируется под реальные условия эксплуатации заказчика, чтобы упростить демонтаж и сборку и снизить нагрузку на сервисный персонал.

Подробнее

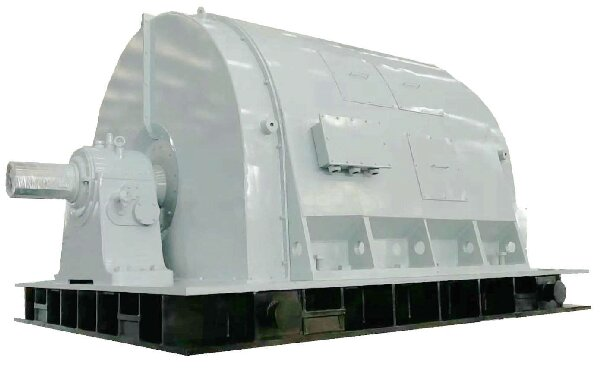

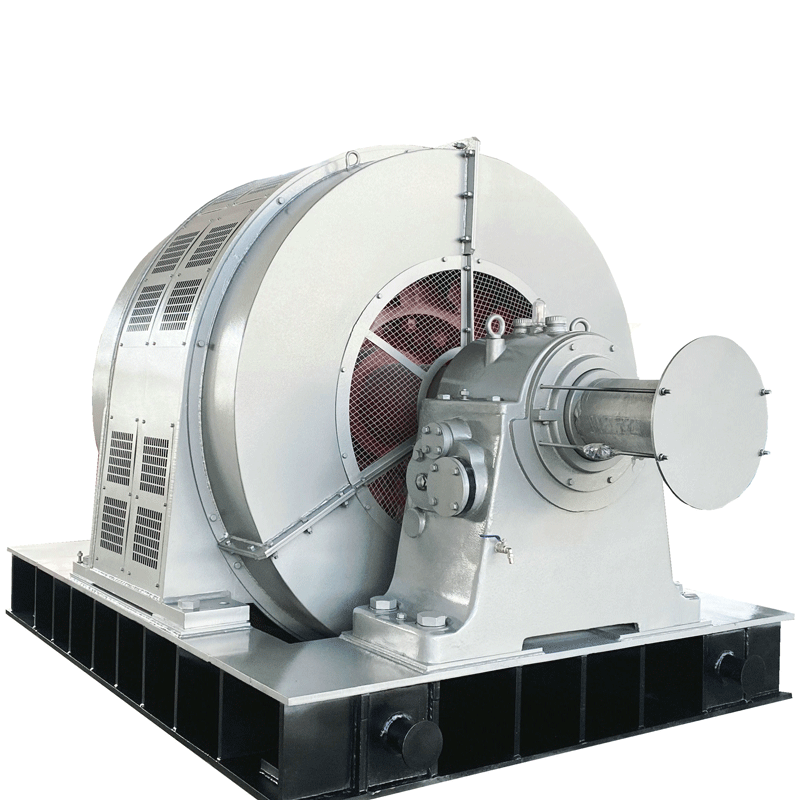

Процедура установки и рекомендации по эксплуатации Трехфазный синхронный двигатель(1)

13

05/2026

Процедура установки и рекомендации по эксплуатации Трехфазный синхронный двигатель

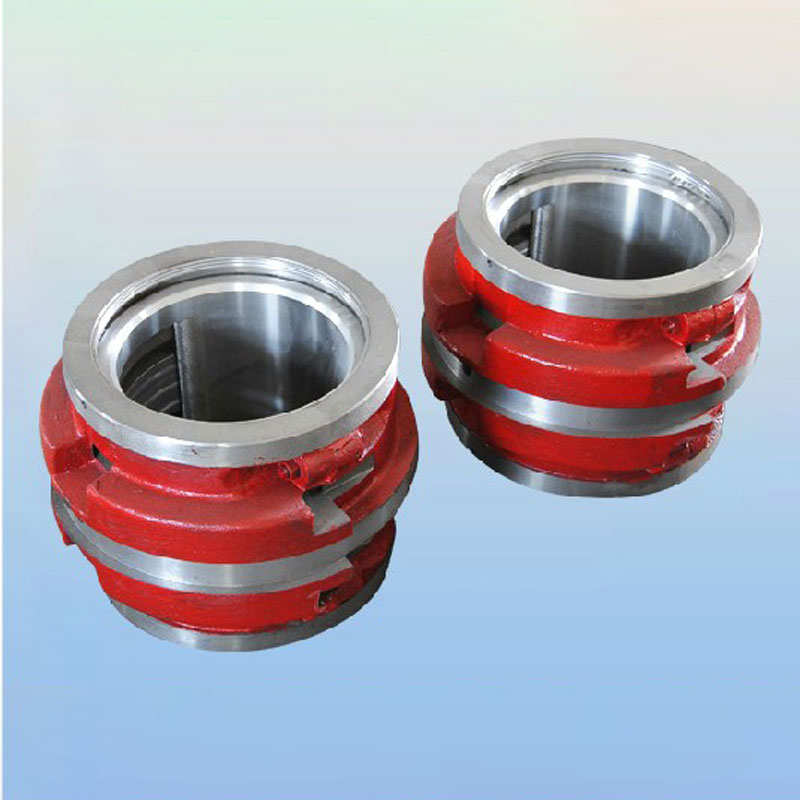

В процессе установки электродвигателя соблюдение строгой последовательности операций и аккуратность выполнения значительно повышают срок службы и стабильность работы Трехфазный синхронный двигатель. В данной статье подробно описаны стандартные операции по установке для B2B-покупателей, включая монтаж подшипников и ротора, выверку муфты и другие ключевые этапы. Предварительная проверка фундамента Перед началом установки необходимо провести комплексную проверку фундамента. Внешним осмотром следует убедиться в отсутствии трещин, пузырей, выступающей арматуры и других дефектов; простукиванием проверить прочность бетона. Также проверяются отверстия для анкерных болтов: чистота, точность положения, высота и соответствие проектным требованиям, а также соответствие фундамента положению подключаемого оборудования. Установка основания и подшипников На фундамент укладываются клиновые прокладки и металлические подкладки, обеспечивая рациональное распределение опоры и равномерное давление. При подъеме Трехфазный синхронный двигатель производится регулировка клиновых прокладок для выверки уровня, чтобы обеспечить точность горизонтали в соответствии с требованиями. При установке подшипниковых узлов, если используются изоляционные прокладки, необходимо следить, чтобы изоляционные поверхности прокладок и оснований подшипников были чистыми и без посторонних включений. После очистки подшипниковых шей и нанесения смазки ротор устанавливается в подшипники, обеспечивая равномерный зазор между плечами ротора и подшипниковыми шейками. Затем с помощью измерительной линейки регулируется воздушный зазор между статором и ротором, обеспечивая равномерность зазора в четырех точках сверху, снизу, слева и справа; максимальное отклонение не должно превышать 10% от среднего значения. При необходимости верхний зазор можно сделать немного больше нижнего на 0,10–0,15 мм для стабильности масляной пленки подшипников во время работы. Муфта и горизонтальная регулировка Для Трехфазный синхронный двигатель с упругой муфтой на прямой передаче проводится проверка соосности полумуфт и параллельности торцов с помощью радиальной и осевой линейки. Измерения выполняются еженедельно в четырех точках (0°, 90°, 180°, 270°); допустимое отклонение — не более 0,04–0,05 мм. Для зубчатой передачи регулировка проводится согласно инструкции по установке редуктора. После установки Трехфазный синхронный двигатель на фундамент пространство между основанием и фундаментом заливается бетонным раствором. После 5–6 дней схватывания затягиваются анкерные болты, обеспечивая надежное закрепление двигателя. Сборка двигателя, транспортируемого в разобранном виде Для Трехфазный синхронный двигатель, доставленного в разборном виде, сначала устанавливается основание и выверяется по уровню, затем монтируются подшипниковые узлы, закладывается смазка, устанавливается ротор. Ключевыми этапами являются выверка воздушного зазора, регулировка уровня основания и обеспечение соосности оси ротора с осью подключаемого оборудования. Для опорных подшипников необходимо заменить фиксаторы на изолированные, чтобы предотвратить протекание токов через вал во время работы. После завершения установки проверяются анкерные болты и фиксаторы, чтобы убедиться в правильности и надежности всех операций. При установке также следует учитывать тепловое расширение приводного оборудования, влияющее на осевое положение ротора Трехфазный синхронный двигатель. Магнитный центр двигателя при нормальной температуре должен иметь определенный запас, чтобы при номинальной эксплуатации двигатель находился в правильном магнитном центре, предотвращая повреждение подшипников осевым усилием.

Подробнее
